敷型涂层产品(三防漆/胶)的三种检测标准
来源: | 作者:市场部 | 发布时间: 2020-03-18 | 2934 次浏览 | 分享到:

敷型涂层产品(三防漆/胶)的三种检测标准

敷型涂层(通称:三防漆/胶)的三种检测标准

敷形涂层为涂敷在已焊插接元件的印刷线路板上的保护性涂料通常，既能使电子产品免受外界有害环境的侵蚀，如尘埃、潮气、化学药品、霉菌的腐蚀作用以及外物刮损、短路等人为操作错误，又可延长电子器件的寿命，提高使用的稳定性从而使电子产品的性能得到改善。



针对三防涂层的标准，许多供应商或客户选用的两个通用标准是IPC-CC-830 B和MIL-I-46058C。它们彼此之间非常紧密地联系在一起，并且包括一系列特性，以测试整体敷形涂层的性能。所有这些测试都要求在平整的试样块上涂上相关的敷形涂层，并在各种温度和湿度条件下进行评估，以评估材料的性能。

除这些标准外，涂料还可以通过美国Underwriters Laboratories UL认可。这些标准应仅用作指导，应根据特定的应用要求进行涂层的选择和测试：

MIL：美国国防部在近一个世纪前发布了与敷形涂料有关的采购规范，该规范被定义为军事规格或军事绝缘复合材料MIL。这是整个行业用于敷形涂料的通用标准。自1998年以来，它对于新设计就一直无效，但它仍然是军事承包商经常需要的标准。MIL-I-46058C的主要优点是，它需要经过MIL认可的实验室进行独立测试，并且军方维护从成功的独立测试报告中得出的合格产品清单（QPL）。



IPC：IPC成立于1957年，前身是印刷电路研究所。随着越来越多的电子组装公司加入该协会，该名称更名为互连和包装电子电路研究所，并最终缩写为IPC。IPC代表了该行业的所有方面，包括设计，印刷电路板制造和电子组装。IPC最常用的子集是用于敷形涂料的IPC-CC-830B。IPC-CC-830 B与MIL-I-46058C密切相关，并且在被宣布为非正式状态时被引入以提供MIL规范的替代方案。这是一个有效的规范，并且会不断更新。目前，这是在修订版B上，修订版C即将推出。无需使用独立的测试实验室，并且此规范没有维护QPL。



UL： Underwriters Laboratories® 是一家独立的产品安全认证组织，自1894年以来就一直在测试产品并编写有关安全的标准。第一个国际办事处于1916年在伦敦成立。UL标准专门针对诸如粘附性或可燃性之类的特性。更普遍。UL94与FR4基材上的敷形涂层的易燃性或自熄性有关。UL746E除UL94可燃性测试外，还包含一系列介电击穿评估，旨在表示可以安全用于符合UL安全标准的产品上的产品。UL具有的合格产品清单（QPL）。



选择和评估新的敷形涂料时，请在规格中查找这些标准。我们以一款有机硅型三防涂层产品为例编制了一份《敷形涂料选择指南》，供读者在选择三防涂层时参考使用。



Techspray特可锐 Fine-L-KoteSR（＃2102）产品除通过UL746E认证外，还完全符合MIL和IPC测试。


图片图片图片《敷形涂料选择指南》图片图片图片



2120

Fine-L-Kote LED

2102
 Fine-L-Kote SR

2102
 HV Fine-L-Kote SR

2106
  Fine-L-Kote HT

产品优势

光学透明

优异的耐湿性以及抗震性能

优异的耐湿性以及抗震性能

耐高温型

选择性喷涂应用

+

0

+

+

雾化喷淋应用

+

0

+

0

浸涂

+

+

+

+

气雾罐型

NO

YES

USE 2102-12S

YES

耐热性

+

+

+


耐湿 /耐霉菌

+

+

+


耐化学性

+

+

+


抗震性

+

+

+


易返修

+

+

+


表干时间 (min)

15

60

60

45

加速固化

时间@温度

2 Step
30 Min.@ 32°C
45 Min.@ 93°C

2 Step
30 Min.@ 32°C
45 Min.@ 93°C

2 Step
30 Min.@ 32°C
45 Min.@ 93°C

1 Step
15 Min.@ 49°C

室温固化时间

72 Hrs.

72 Hrs.

72 Hrs.

24 Hrs.

Mil-I-46058C/ IPC-CC-830 认证


YES

YES

YES

UL 94 级别

HB

V-0

V-0

V-0

固含量 (%重量百分比)

47%

气雾罐装11%

桶装  14%

桶装 55%

气雾罐装16%

桶装  25%

粘度（厘泊）

桶装 60-70

桶装 4-10

桶装 70-80

桶装 15-25

UV 指示剂

NO

YES

YES

YES

可应用温度范围

-65° to 200° C

-65° to 200° C

-65° to 200° C

-40° to 350° C

介电强度

1 kV/Mil

1 kV/Mil

1 kV/Mil

560 V/Mil

介电常数


2.66

2.66

2.5

绝缘值 (ohms)

6.87 x 10^15

6.87 x 10^15

6.87 x 10^15

1.33 x 10^16

VOC可挥发性有机物

桶装54%

气雾罐装46%
桶装58%

桶装46%

气雾罐装51%
桶装79%




2120
 Fine-L-Kote  LED

2108
 Turbo-Coat

2109
Turbo-Coat HV

2104
Fine-L-Kote UR

产品优势

光学透明

经济以及快干型

经济以及快干型

优异耐化学性

选择性喷涂应用

+

0

+

+

雾化喷淋应用

+

0

+

0

浸涂

+

0

+

+

气雾罐型

无

有

2108-12S

有

耐热性

+

0

0


耐湿  /耐霉菌

+

0

0


耐化学性

+

-

-


抗震性

+

0

0


易返修

+

+

+


表干时间  (min)

15

3

9

15

加速固化

时间@温度

2 步
30 Min.@ 32°C
45 Min.@ 93°C

1 步
20 Min.@ 65°C

1 步
55 Min.@ 55°C

2 步
20 Min.@ 49°C
30 Min.@ 82°C

室温固化时间

72 Hrs.

<15 Hrs.

<15  Hrs

24 Hrs.

Mil-I-46058C

IPC-CC-830 认证


YES

YES

YES

UL 94 级别

HB

V-0

V-0

V-0

固含量  (%重量百分比)

47%

气雾罐装7%

桶装  17%

桶装 24%

气雾罐 7%

桶装  20%

粘度（厘泊）

桶装 60-70

桶装 15-25

桶装 55-60

桶装 10-20

UV 指示剂

NO

YES

YES

YES

可应用温度范围

-65° to  200° C

-65° to  125° C

-65° to  125° C

-30° to  121° C

介电强度

1 kV/Mil

1 kV/Mil

1 kV/Mil

380  V/Mil

介电常数




3.8

绝缘值  (ohms)

6.87 x  10^15

4.89 x  10^16

4.89 x  10^16

1.78 x  10^16

VOC可挥发性有机物

桶装 54%

气雾罐  33%

桶装 7%

气雾罐 52%


图片图片图片  敷 形 涂 层 产 品 图片图片图片




三防产品（Conformal Coating）,是一种特殊的涂层高分子材料，用于保护电子基板免受环境的影响，提高产品的可靠性。


肯创力Chemtronics UR101系列紫外光&湿气双固化电子三防敷型产品，在一定波长的紫外线照射下几秒钟内便可表干。具有抗黄变、湿气和化学性能，适用于各种线路板的披覆，可以起到焊点或者引脚的保护等，尤其适用于喷涂、点胶、手刷等工艺。UV101系列产品是一种紫外光双固化电子披覆涂料，结合表面UV固化以及中层湿度固化，同时采用UV多重固化原理电路板保护涂料，实现快速固化只需要几十秒。


熟悉三防产品的同行，都明白三防产品的应用已经越来越广泛了，其操作工艺也有很多种，如何才能想发挥三防产品的最大功效呢？首先应了解UR101系列产品的主要参数：


其次从以下的几个方面，予以分辨和选择：


1. 粘度变化：三防产品在使用前后都会有不同粘度变化，流速测试时会随着温度改变而变化，温度越高时测试出的流速越快，这点必须要明确清楚；
2. 涂层厚度：希望得到较厚的涂层，最好通过涂两层较薄的涂层来获得，且要求必须在第一层完全固化后才允许涂上第二层；




3. 膜层厚度：膜层厚度取决于应用方法，稀释剂添加量大、粘度低、涂层厚度薄；反之，粘度高，厚度厚；

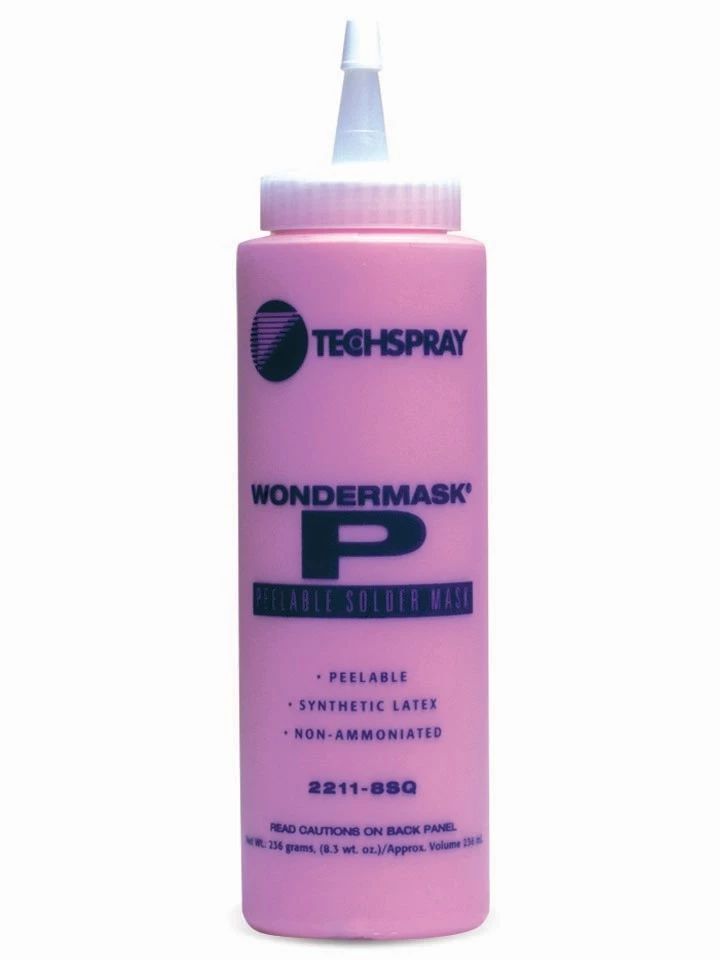

4. 不方便涂层区域：有些PCB线路板元器件不方便涂层，如连接器、软件插座、开关、散热器、散热区域、插板区域等是不允许有涂覆材料的, 可以使用特可锐TECHSPRAY阻焊膜产品，如2222、2211、2218等产品；





5. 温度与湿度：所有涂覆作业应不低于温度16℃及相对湿度不低于75％的条件下进行。PCB线路板作为复合材料会吸潮，如不去潮，UR101产品不能充分起到应有的防护作用。而预干、真空干燥则可去除大部分湿气；

6. 涂层修复方法：如果要修复已经涂覆的器件，只需将焊接电烙铁直接接触涂层就可去掉该元器件，装上新的元器件后，再将该区域用刷子或溶剂【稀释剂】清洗干净，然后干燥，重新再用三防敷型涂层进行涂覆；


7. 三防产品一般含有可燃溶剂：应避高温与明火，应具备足够的通风条件，避免长时间吸入挥发性气体和长时间反复与皮肤接触受损；而喷涂三防涂层且完全固化后的加工PCB线路板元器件基本上对人体无任何伤害。


UR101系列高、中、低粘度的UV和湿气双固化电子三防产品（包含UV单固化产品），经过多达百次的试验后获得了非常优良的性能参数指标，并立即取得了广大用户的兴趣和关注，并成功收获了来自国内和亚太地区多个用户的需求订单。除此之外，肯创力和特可锐还拥有自主研发并得到广泛使用的三防产品，简要举例如下：
